Pasiuna
Sa diha nga ang usa ka aluminum honeycomb panel kinahanglan nga magdala sa tinuod nga load, mabuhi sa gawas o marine nga serbisyo ug magpabilin nga patag sulod sa mga dekada, ang kinauyokan kasagaran gitukod gikan sa 5052 H18 aluminum foil kay sa mas humok, mas barato 3003.
5052 usa ka aluminum-magnesium nga haluang metal nga adunay mas taas nga kusog ug maayo kaayo nga pagsukol sa kaagnasan, ug ang bug-os nga gahi nga H18 nga kasuko naghatag sa nipis nga mga dingding sa selyula sa katig-a nga gikinahanglan alang sa taas nga compression ug paggunting nga pasundayag.
Kini nga giya nagpatin-aw kon ngano 5052 Ang H18 foil gigamit alang sa mga honeycomb core, komposisyon ug mekanikal nga mga kabtangan niini, sa unsa nga paagi nga ang foil nakabig ngadto sa usa ka kinauyokan, mga gidak-on sa selula, mga densidad ug mga kantidad sa kusog aron matino, ang may kalabutan nga aerospace ug ASTM test standards, unsaon 5052 itandi sa 3003 ug 5056, ug unsaon pag-order direkta sa pabrika.
Unsa ang 5052 H18 Foil?
5052 usa ka non-heat-treatable 5xxx-series nga haluang metal nga adunay mga 2.2-2.8% nga magnesium plus gamay nga chromium nga pagdugang; kini gipalig-on sa bugnaw nga buhat.
Ang H18 nga kasuko nagpasabut nga ang foil gipagahi sa bug-os nga gahi nga kahimtang nga wala’y sunod-sunod nga pag-annealing., mao nga kini mao ang labing gahi. Ang gahi nga foil maayo alang sa usa ka kinauyokan tungod kay:
- Ang usa ka honeycomb core nagdala sa kompresiyon ug paggunting imbes nga lawom, busa nagkinahanglan kini og taas nga kalig-on sa ani aron mapahunong ang nipis nga mga bungbong sa selula gikan sa pagkabuak.
- Ang foil giimprinta lamang gamit ang node adhesive, gitapok, hiniwa ug gipalapad-kini dili grabe nga naporma human sa pagligid, busa ang ubos nga elongation sa H18 dili problema.
- Ang gahi nga H18 nga mga bungbong nagpabilin nga uniporme ang hexagonal nga mga selula sa panahon sa pagpalapad ug pagpindot sa panel ug pagpataas sa natapos nga core's stabilized compression ug shear strength.
H19 (sobra ka lisud) usahay gipiho alang sa kaayo manipis, taas nga kusog nga foil, samtang ang H38 usa ka gipalig-on nga katumbas; Ang H18 nagpabilin nga labing komon nga komersyal nga bug-os nga gahi nga honeycomb temper.
Kemikal nga Komposisyon ug Mekanikal nga Properties
| elemento | Si Mg | Ang Cr | Si Fe | Ug | Cu | Mn | Zn | Si Al |
| 5052 | 2.2–2.8 | 0.15–0.35 | ≤0.40 | ≤0.25 | ≤0.10 | ≤0.10 | ≤0.10 | manimbang |
Magnesium naghatag kusog, Ang chromium nagkontrol sa istruktura sa lugas ug pamatasan sa pagkaguba, ug ang puthaw ug silicon gipaubos alang sa katig-a.
Kasagaran nga mga kabtangan sa foil pinaagi sa kasuko (ang mga bili motaas sa nipis, bug-os nga gahi nga mga gauge; pipila ka mga galingan sukod sa 319 MPa tensile on 5052 H18 core nga foil):
| Kasuko | Topile (MPa) | Abot (MPa) | Elongation |
| O (natago) | bitik. 130–170 | bitik. 50–90 | 18-25% |
| H14 | bitik. 195–230 | bitik. 140–170 | 7–12% |
| H18 (puno nga gahi) | bitik. 250–320 | bitik. 215–305 | mga 2-7% |
Densidad mao ang mahitungod sa 2.68 g/cm³. Kanunay kumpirmahi ang tensile, abot ug elongation range sa mill certificate para sa eksaktong gauge.
Gikan sa Foil hangtod sa Honeycomb Core
Ang produksiyon sa converter nag-imprinta og parallel nga linya sa node adhesive ngadto sa foil, nag-stack sa daghang mga sheet, nag-ayo sa block, gihiwa kini sa kinauyokan nga gibag-on ug gipalapdan kini ngadto sa hexagonal nga mga selula.
Foil alang sa 5052 Ang mga core kasagarang nagdagan mga 0.03–0.13 mm (30–130 μm, kasagaran 0.04–0.06 mm); ang foil kanunay nga chromated o kung dili ang pagkakabig nga adunay sapaw aron mapalig-on ang mga adhesive node bond ug mapaayo ang resistensya sa kaagnasan.
| Parameter | Kasagaran nga range |
| Gibag-on sa foil | mga 0.03–0.13 mm (kasagaran 0.04 / 0.05 / 0.06 mm) |
| Gidak-on sa cell | 1/4″ (6.4), 3/8″ (9.5), 1/2″ (12.7), 3/4″ (19), 1″ (25 mm) |
| Gibag-on sa kinauyokan | mga 5-200 mm (mas lawom sa hangyo) |

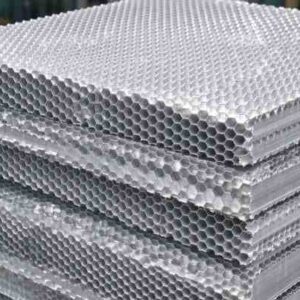

| Porma sa suplay | unexpanded block/strip o gipalapdan nga slice; buslot o solid; gibutangan |
| Maximum nga sheet | kasagaran hangtod sa halos 1200–2000 mm ang gilapdon sa 2000–3000 mm ang gitas-on |
Core Densidad, Kalig-on ug mga Sumbanan sa Pagsulay
Ang gagmay nga mga selula ug mas baga nga foil nagpataas sa densidad ug kusog. Nagpaila nga gipalapdan-kinauyokan nga mga bili (Ang eksaktong mga numero nagdepende sa alloy, foil gauge ug supplier):
| Gidak-on sa cell | Densidad (kg/m³) | Flatwise compression (MPa) | Kusog sa pagdugmok (MPa) |
| 1/4″ | labot sa 81 | bitik. 0.47 | bitik. 0.19 |
| 3/8″ | labot sa 54 | bitik. 0.26 | bitik. 0.08 |
| 1/2″ | labot sa 38 | bitik. 0.14 | bitik. 0.05 |
| 3/4″ | labot sa 30 | bitik. 0.09 | bitik. 0.03 |
| 1″ | labot sa 31 | bitik. 0.05 | bitik. 0.02 |
5052 Ang mga cores naghatag og mas taas nga paggunting (pareho nga ribbon L ug transverse W nga direksyon), kakapoy ug epekto sa performance kay 3003 sa samang densidad.

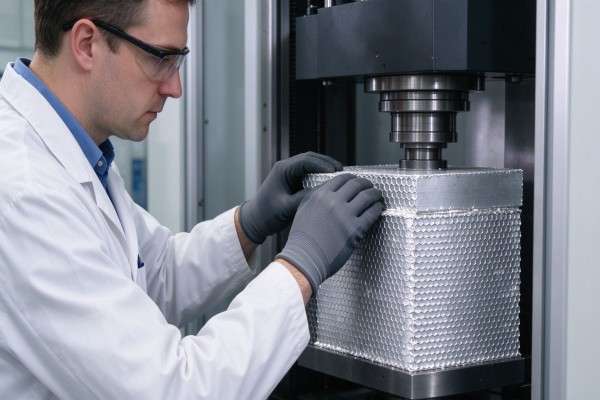

Ang mga aerospace core kuwalipikado sa AMS-C-7438 (kanhi MIL-C-7438); Ang kusog sa node-bond gisulayan matag ASTM C363, plate shear kada ASTM C273, flatwise compression kada ASTM C365 ug nag-atubang sa adhesion kada ASTM C297.
Ipiho ang sumbanan ug kung gikinahanglan ba ang kasagaran o minimum nga mga kantidad.

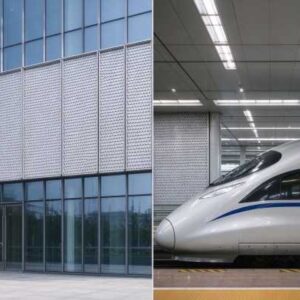

Kinaandan nga mga Aplikasyon
- Arkitektural nga kurtina-bungbong ug facade honeycomb panel nga kinahanglang magpabiling patag ug panahon sa gawas.
- Riles ug transit nga kuta, salog ug kisame panel alang sa high-speed nga mga tren ug metros (gaan ang timbang, gahi, compatible sa mga kinahanglanon sa sunog).
- Mga salog sa aerospace, sulod ug kontrol ibabaw, dugang nga mga bulkhead sa dagat ug muwebles diin hinungdanon ang pagsukol sa asin.
- Mga kabinet sa kagamitan, limpyo nga lawak ug mga panel sa elevator, muwebles, acoustic nga mga istruktura, hangin ug automotive lightweight nga mga bahin.
5052 vs 3003 ug 5056
| Alloy / gawi | Foil tensile | Kusog | Kapit sa ugat | Labing angay |
| 3003 H18 | bitik. 165-200 MPa | Tungatunga | Maayo | Ekonomikanhon nga arkitektura ug pangdekorasyon nga mga core |
| 5052 H18/H19 | bitik. 250–320 MPa | Taas | Maayo kaayo | Sa gawas, marinero, transit ug structural cores |
| 5056 H18 | taas na usab | Taas kaayo | Maayo kaayo | Ang mga premium nga aerospace core sa labing taas nga kusog |
Mamili 3003 alang sa gasto sa malumo nga sulud sa sulud o kinatibuk-ang cladding, 5052 kon kusog, kakapoy ug corrosion nagduso sa disenyo, ug 5056 lamang diin ang pinakataas nga aerospace nga pasundayag nagpakamatarong sa presyo.
5052 dili kaayo dali maporma kay sa 3003, apan kini walay kalabutan sa higayon nga ang foil gipalapdan ngadto sa usa ka kinauyokan.
Mga detalye, Pag-ani ug Pag-order
Sa mga 2.68 g/cm³, g/m² = gibag-on (μm) × 2.68, busa ang foil area kada tonelada sayon nga banabanaon alang sa materyal nga pagplano:
| Foil gauge | g / m² | Gibanabana. m² kada tonelada |
| 30 μm | 80 | 12,400 |
| 40 μm | 107 | 9,330 |
| 50 μm | 134 | 7,460 |
| 60 μm | 161 | 6,220 |
| 100 μm | 268 | 3,730 |
Ang pagkontrol sa kalidad naglangkob sa gauge ug gilapdon nga pagtugot, kalidad sa nawong, tensile/ani pinaagi sa kasuko, chemistry sa MTC ug, alang sa natapos nga mga cores, density, node bond ug shear/compression values, uban sa ISO 9001 ug SGS/BV inspeksyon anaa.
Sa pag-order sa foil, ipadala ang haluang metal ug kasuko (5052 H18), sukdanan, gilapdon ug mga sukat sa rolyo, core ID, chromate/coating panginahanglan ug gidaghanon; alang sa nahuman nga mga core idugang ang gidak-on sa cell, gibag-on sa kinauyokan, density, standard ug gipalapdan o block nga porma.
Ang kasagarang mga termino mao ang 30% deposito uban ang balanse batok sa bill of lading, FOB/CFR/CIF.
Kanunay nga gipangutana nga mga pangutana
Q: Nganong gamiton 5052 H18 foil imbes nga 3003 para sa udlan?
A: 5052 Ang H18 mas lig-on nga adunay mas maayo nga kakapoy ug kaagnasan (lakip ang dagat) pasundayag, mao nga ang kinauyokan naghatag og mas taas nga compression ug shear para sa gawas, transit, marine ug structural panel; 3003 gipili nag-una alang sa mas ubos nga gasto sa kinatibuk-ang cladding.
Q: Ngano nga ang bug-os nga lisud nga H18 nga kasuko?
A: Ang usa ka core kinahanglan nga matig-a, taas nga abot nga mga bungbong sa selula ug dili lawom human sa pagligid, busa ang bug-os nga gahi nga foil nagpadako sa kompresiyon ug paggunting samtang gitipigan ang uniporme sa mga selula sa panahon sa pagpalapad.
Q: Unsa ang gibag-on sa foil ug gidak-on sa cell ang standard?
A: Ang core foil kasagarang adunay 0.03–0.13 mm (kasagaran 0.04–0.06 mm) nga adunay mga selula nga 1/4 ″, 3/8″, 1/2″, 3/4″ o 1″; ang gagmay nga mga selyula ug mas baga nga foil makahatag og mas dasok, mas lig-on nga mga cores.
Q: Unsa nga mga sumbanan ang magamit?
A: Ang mga aerospace core naggamit sa AMS-C-7438; node bond mao ang ASTM C363, guntinga ang ASTM C273, compression ASTM C365 ug nag-atubang sa adhesion ASTM C297, nga adunay mga sertipiko sa galingan ug kinauyokan nga pagsulay.
Q: Naghatag ka ba og foil lamang o nahuman nga mga core?
A: Ang duha—5052 H18 foil sa jumbo o slit rolls para sa mga converter, ug gipalapdan o wala gipalapdan nga nahuman nga honeycomb core nga giputol sa gidak-on sa selula, Densidad ug gibag-on.
Q: Unsa ang MOQ ug lead time?
A: Ang Foil MOQ kasagarang daghang tonelada kada detalye ug ang natapos nga mga cores nagdepende sa gidak-on ug gidaghanon, nga adunay mga sample ug mga order sa pagsulay nga magamit; Ang lead time magkalahi sa gauge, gidaghanon ug taklap.
Panapos
5052 Ang H18 mao ang taas nga kusog, corrosion-resistant foil luyo sa premium aluminum honeycomb cores para sa arkitektura, riles, aerospace ug paggamit sa dagat.
Ang bug-os nga gahi nga mga dingding niini naghatag sa kompresyon, paggunting ug kakapoy nga 3003 dili mahimo, samtang nagpabilin nga mas gaan ug mas gahi kay sa halos bisan unsang alternatibo.
Itakda ang foil gauge, gidak-on sa selula, core density ug ang sumbanan sa pagsulay, ug pagpalit sa mga sertipiko ug giaprobahan nga mga sample kaysa sa presyo lamang.
