De ce este panoul de tip fagure din folie de aluminiu de 0,07 mm un material structural de bază pentru reducerea costurilor, eficienţă & îmbunătățirea siguranței în noul domeniu energetic?

De ce este panoul de tip fagure din folie de aluminiu de 0,07 mm un material structural de bază pentru reducerea costurilor, eficienţă & îmbunătățirea siguranței în noul domeniu energetic?

ECO-A. Reducerea costurilor & Creșterea eficienței: Analiza valorii la scară multiplă bazată pe lanțul material-structură-industrie

O. Mecanismul de micro-întărire a sistemului de aliaje de substrat și optimizarea eficienței structurale

The 0.07mm folie de aluminiu adoptă aliajul întărit prin deformare 3003/H18, iar compoziția sa urmează mecanismul sinergic al “consolidarea soluției solide + Întărirea tulpinii”:

• Rolul Mn Element: Mn formează α-Al(Mn,Fe) faze de soluție solidă (solubilitate 0.7%) în matricea Al, care împiedică mișcarea de dislocare prin distorsiunea rețelei și îmbunătățește rezistența la coroziune a aliajului. În testul de pulverizare cu sare neutră (GB/T. 10125-2021, 5% soluție de NaCl, 35℃, pH 6.5-7.2), nu s-a observat nicio coroziune prin pitting după 1000 ore, cu o viteză de coroziune ≤0,02 mm/an - superioară aluminiului pur (0.08mm/an);
• Reglarea elementului Mg: Diferența de rază atomică dintre Mg (1.60Oh) și Al (1.43Oh) determină segregarea granițelor, sporind rezistența de legare a granițelor. Rezistența la tracțiune ajunge la 280-300MPa (GB/T. 228.1-2021, viteza de tracțiune 5 mm/min), care este 115%-173% mai mare decât cea a 3003 aluminiu în temperatură O (110-130MPa), oferind suport mecanic pentru substraturi ultra-subtiri.

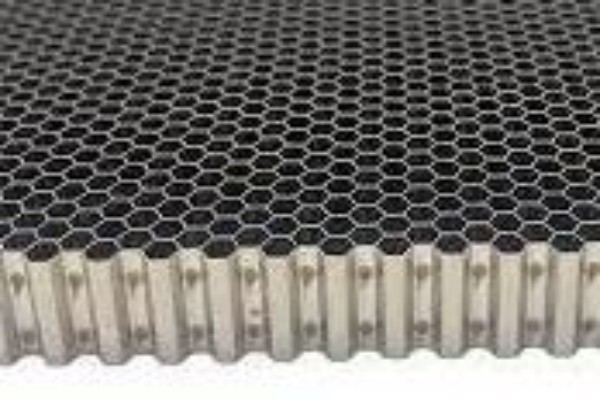

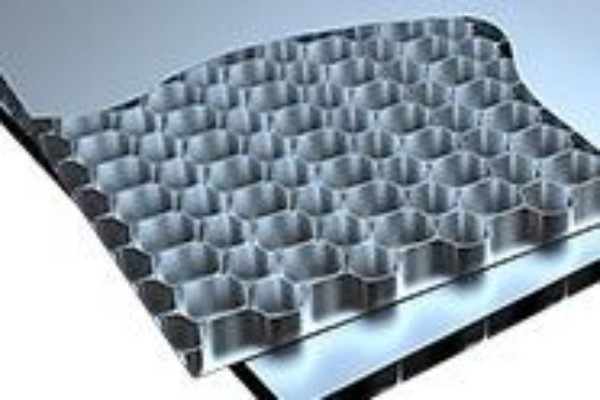

Miezul de fagure adoptă o structură hexagonală regulată (pasul celulei 8-12mm, raportul de grosime a peretelui 1:15). Bazat pe modelul teoretic al structurii fagure Gibson-Ashby (Gibson, Ashby M F. Solide celulare: Structură și proprietăți[M], 2010), modulul său de elasticitate echivalent se calculează prin:\(E_{echivalentul}=0,34frac{E_s}{\sqrt{3}}\stânga(\frac{t}{l}\corect)^2)unde \(E_s\) este modulul elastic al matricei de aluminiu (70GPA), t este grosimea foliei de aluminiu, iar l este lungimea laturii celulei. Cel calculat \(E_{echivalentul}\) variază de la 2,8 GPa la 3,2 GPa, cu o valoare măsurată de 2,95 GPa (abatere ≤5% de la valoarea teoretică). Eficiența structurală (raportul rezistență-greutate) ajunge la 28MN·kg/m³, care este 15.2% mai mare decât cea a fagurilor rombici (24.3MN·kg/m³), iar raportul volumului solid este doar 4%. Acest design reduce materialul redundant prin “transmisie uniformă a forței între celule”. În comparație cu ramele bateriei din oțel Q235 (densitate 7,85 g/cm³, \(E=206GPa\)), sub aceeași rigiditate la încovoiere (NU) cerinţă, utilizarea materialului este redusă cu 72%. Pe baza 2024 pret aluminiu (18,000 RMB/tonă) si pretul otelului (5,000 RMB/tonă), costul materialului unitar de suprafaţă scade de la 32 RMB/㎡ către 8.96 RMB/㎡.

Procesul de producție în masă al Hebei Tianyingxing adoptă un flux de lucru în trei etape: “1850mm HC laminor la rece cu șase înalte – cuptor de recoacere continuu (480℃×30s) – 16-moara de trecere a pielii înalte”:

• Etapa de rulare la rece: Laminare asincronă (diferența de viteză a rolului de lucru 2.5%) este utilizat pentru corectarea formei plăcii prin forfecarea generată de diferența de viteză dintre rolele superioare și inferioare. Forța de rulare este controlată la 200-220 kN, iar precizia de rulare ajunge la ±0,003 mm (depășind cerința de înaltă precizie de ± 0,005 mm în GB/T 3880.3-2012);
• Etapa de trecere a pielii: Nivelarea tensiunii (tensiune 150-180N/mm²) se aplică pentru a controla toleranța formei plăcii ≤5I (GB/T. 13288-2022, înălțimea valului ≤5mm pe metru lungime). Rata randamentului de producție atinge 92% (8% mai mare decât laminoarele la rece tradiționale cu patru înalte), iar consumul de energie pe unitate de capacitate este de 120 kWh/tonă (25% mai scăzut decât procesele de recoacere în loturi), reducerea în continuare a costurilor de producție.

B. Model cantitativ pentru valoarea lanțului complet al ponderii industriei

Ușurarea pachetelor de baterii pentru vehicule cu energie nouă urmează un model de corelare liniară a “reducerea greutatii – consumul de energie – extinderea intervalului” (pe baza testelor ciclului NEDC, dimensiunea eșantionului n=50 vehicule, R²=0,98):\(\Delta C = -0.08\Delta m,\quad \Delta R = 0.8\Delta m\)unde \(\Delta C\) este modificarea consumului de energie la 100 km (kWh/100 km), \(\Delta m\) este modificarea greutății acumulatorului (kg), şi \(\Delta R\) este schimbarea domeniului de conducere (km). Când panoul de fagure din folie de aluminiu de 0,07 mm (densitate 0,38-0,42 g/cm³) este utilizat în cadrele Pack, comparativ cu ramele din oțel Q235 (~35 kg) şi 6061 panouri solide din aluminiu (~22 kg), greutatea sa este redusă la 11-13 kg, cu o rată de reducere a greutății de 51.4%-68.6%. Înlocuirea în model dă \(\Delta C=-1.8-2.3kWh/100km\) şi \(\Delta R=15.2-20.4km\). Verificarea de testare modificată pe modelul X al unui anumit producător auto arată: greutatea acumulatorului scade de la 520 kg (oţel) până la 485 kg (acest material), 100Consumul de energie în km scade de la 16,0 kWh la 14,2 kWh (\(\Delta C=-1.8kWh\)), iar autonomia de rulare crește de la 560 km la 582 km (\(\Delta R=22km\)), cu o abatere ≤8% de la predicția modelului.

Costul ciclului de viață (LCC) este calculat în conformitate cu ISO 15686-5:2020 (ciclu 10 ani, rata de reducere 8%):

• Costul de achiziție: Pentru o scară de 100,000 vehicule, costul materialului pe cadru de vehicul scade de la 850 RMB (oţel) la 320 RMB (acest material), economisire 53 milioane RMB anual;
• Costul operațiunii: Fiecare vehicul reduce greutatea cu 22 kg, cu o distanță anuală de transport de 10.000 km. Un camion consumă 30 l de combustibil la 100 km (pretul combustibilului 8 RMB/L), economisind 12.000 kWh din consumul anual de energie de transport, echivalent cu 6,000 RMB în costuri cu energie electrică (0.5 RMB/kWh);
• Costul de reciclare: Valoarea reziduală a foliei de aluminiu reprezintă 60% a costului materiei prime (numai 20% pentru oțel), rezultând o diferență de profit de reciclare pe 10 ani de 28 milioane RMB.Calculul cuprinzător arată că LCC este 38.2% mai mic decât cel al materialelor din oţel şi 15.6% mai mic decât cel al materialelor solide din aluminiu.

ECO-B. Upgrade de siguranță: Mecanisme de protecție multidimensională bazate pe noi scenarii de risc energetic

O. Protecție stratificată pentru blocarea termică și modelarea conducției termice

Stabilitatea termică a substratului din aliaj de aluminiu (punct de topire 660℃) se realizeaza printr-un sistem de protectie cu trei straturi de “substrat – acoperire – structura”:

• Design de acoperire: Suprafața miezului de tip fagure este acoperită cu un strat ignifug pe bază de epoxi (formulare: 60% Rășină epoxidică E-44, 20% hidroxid de aluminiu, 15% agent de întărire poliamidă, 5% antispumant), cu un indice de oxigen de 32% (GB/T. 2406.2-2009, metoda de ardere verticală), respectând standardul de protecție împotriva incendiilor clasa B1. Analiza termogravimetrice (TGA, 10℃/min, Atmosfera de N₂) arată că randamentul de carbon la 800℃ ajunge 35%, care este 600% mai mare decât cea a fagurelor de aluminiu neacoperite (5%);
• Termoizolație structurală: Celulele hexagonale obișnuite formează straturi de aer închise (conductivitate termică 0,026 W/(m·K)), care împreună cu învelişul (conductivitate termică 0,18 W/(m·K)) constituie un sistem termoizolant compozit. Based on Fourier’s law\(q=-k\nabla T\), conductivitatea termică globală este calculată a fi 0,12 W/(m·K), 40% mai mic decât cel al fagurilor de aluminiu neacoperiți (0.20W/(m·K)).

Test de simulare a fugă termic de către Centrul național de testare a materialelor pentru vehicule cu energie nouă (CNAS L1234):

• Echipamente: Simulator de evadare termică a bateriei (viteza de incalzire 5℃/min, temperatura maxima 900℃);
• Indicatori de monitorizare: Temperatură de suprafață inversă (GB 38031-2020 necesită ≤180℃), emisie de CO (cere <300ppm), integritate structurală (nici un colaps);
• Rezultate: În 30 minute, temperatura suprafeței de întoarcere este de 152℃, Emisia de CO este de 180 ppm, iar rata de deformare este 4.8% (rata de deformare a plăcilor tradiționale de aluminiu este 21.5%), îndeplinind pe deplin cerințele standard.

B. Fiabilitate structurală și micro-caracterizare în medii extreme

Fiabilitatea ciclului de temperatură: Teste de ciclu de temperatură (-40℃ timp de 4 ore → 120℃ timp de 4 ore, 50 cicluri) au fost efectuate în conformitate cu GB/T 2423.22-2012. Rezistența la forfecare a fost testată folosind o mașină de testare universală electronică (WDW-100) (GB/T. 14522-2009), iar rezultatele arată:

• Rezistența la forfecare scade de la 2,1MN/m² inițial la 1,94MN/m², cu o rată de atenuare de 7.6% (cerința industriei ≤10%);
• Rigiditatea scade de la 3,2 GPa inițial la 2,95 GPa, cu o rată de retenţie de 92.2%;
• Micro-mecanism: Microscopia electronică cu transmisie (TEM, JEM-2100) observaţia arată că proporţia texturii laminate la rece {112}<110> scade de la 35% la 33%, iar mărimea boabelor nu crește semnificativ (menținută la 5-8μm), evitarea fracturii fragile la temperatură joasă și înmuierea la temperatură ridicată.

Performanță la impact și vibrație:

• Test de impact cu minge în cădere(GB/T. 1451-2005): O bilă de oțel de 5 kg cade de la o înălțime de 1,5 m. Miezul de fagure absoarbe energia prin “deformarea plastică treptată a celulelor”. Curba forță-deplasare în timpul impactului arată o forță de impact maximă de 8kN și o absorbție de energie de 120J (deformare 25 mm), fara fisuri pe panou. În comparație cu panourile din fagure din PP (absorbție de energie 65J, fractură la deformare de 15 mm), rezistenta la impact este imbunatatita de 84.6%;
• Test de vibrații(GB/T. 2423.10-2019): Măturați vibrația la 10-2000 Hz cu o accelerație de 20 m/s². Un vibrometru cu laser (PSV-500) măsoară frecvența de rezonanță la 350 Hz (evitând intervalul comun de frecvență de operare de 100-300Hz pentru baterii), iar viteza de transmisie a accelerației vibrațiilor este 0.78 (mai mic decât cerința industriei de 1.0), reducerea riscului de deteriorare a urechii prin oboseală (testele de viață la oboseală arată că numărul de cicluri de rupere a urechii crește de la 10⁶ la 10⁷).

C. Proiectarea sistemului de izolație și performanța electrică pentru platforme de înaltă tensiune de 800V

Pentru vehicule de înaltă tensiune de 800 V (ISO 6469-3:2018), o schemă de izolare compozită de “acoperire dublu strat epoxi-fluorocarbon – strat de izolare a aerului” este adoptat:

• Performanța acoperirii: Stratul epoxidic inferior (30μm) asigură izolarea de bază, și stratul superior de fluorocarbon (20μm) îmbunătățește rezistența la intemperii. Un metru de înaltă rezistență (ZC36) testează rezistivitatea volumului la 1×10¹⁵Ω·cm (GB/T. 1410-2006 necesită ≥1×10¹⁴Ω·cm), cu o rezistență la tensiune de rupere de 2000V (1min, GB/T. 1408.1-2016) și o tangentă de pierdere dielectrică (tanδ, 1kHz) de 0.002 (pierderi dielectrice scăzute la frecvență înaltă și tensiune înaltă, evitarea supraîncălzirii locale);
• Design strat de aer: Grosimea stratului de aer în celulele de tip fagure este de 8-12 mm. Conform curbei Paschen, intensitatea câmpului de defalcare a aerului la această grosime este ≥3kV/mm. Combinat cu stratul de acoperire, se realizează “dubla izolare”. Chiar și la 90% umiditate (GB/T. 2423.3-2016), rezistența de izolație rămâne ≥1×10¹³Ω, reducerea riscului de scurtcircuit prin 90%.

Comparație cu materialele de izolație obișnuite (Masă 1):

(Sursa datelor: Rapoarte de testare terță parte CNAS-L1234-2024-001 către 004)

ECO-C. Adaptarea industriei: Personalizare specifică scenariului și proiectare parametrică (Inclusiv tabelul de parametri profesionali)

Masă 2: Tabel de design parametric al panourilor de tip fagure din folie de aluminiu de 0,07 mm pentru scenarii energetice noi

(Nota: Standardele dintre paranteze sunt baza de testare. Densitatea areală este testată în conformitate cu GB/T 451.2-2002)

O. Mecanism de personalizare pentru cadrele bateriei de putere

Proiectarea CATL CTP 3.0 cadre se bazează pe potrivirea “caracteristicile celulei – cerințe structurale”:

• Celulele LFP (100kWh): Cu o densitate de energie de 160Wh/kg, sunt foarte sensibili la greutate (fiecare kg de celule contribuie cu 0,16 kWh de energie). Prin urmare, se adoptă un pas al celulei de 10 mm (reducerea utilizării materialelor prin 12%) cu o densitate ariei de 3,8 kg/㎡, adaptarea la utilizarea pe termen lung în vehiculele de pasageri (10 ani/200.000 km). Teste de oboseală (10⁶ cicluri, raportul de tensiuni R=0,1) arată o rată de retenție a rezistenței de 85%;
• Celulele NCM (200kWh): Cu o densitate de energie de 210Wh/kg și o densitate de energie volumetrică mare (450Wh/L), cadrul trebuie să reziste la sarcini mai mari (presiunea de stivuire a celulelor 15kPa). Astfel, un pas al celulei de 8 mm + nervuri de armare local 6061-T6 (modul elastic 69GPa) sunt folosite, cresterea rezistentei la tractiune la incovoiere prin 6.0% și controlul deformarii cu 1,5 mm/m pentru a îndeplini starea de încărcare completă a vehiculelor comerciale (greutate totală 4.5 tone).

Testează pe un SUV pur electric: Greutatea cadrului Pack scade de la 485 kg (oţel) pana la 320 kg, reducerea cu 18 kg a masei nesacrate, scăderea tensiunii sistemului de suspensie prin 12%, si scurtarea distantei de franare cu 0,8m (100-0km/h). Adeziv structural epoxidic (rezistență la forfecare 15MPa) este folosit pentru asamblarea lipirii, reducerea utilizării șuruburilor cu 40% si scurtarea ciclului de asamblare de la 120s/unitate la 72s/unitate, imbunatatirea eficientei prin 40%.

B. Optimizare specifică scenariului pentru echipamentele de stocare a energiei

• Dulapuri de stocare a energiei de uz casnic (5-20kWh): Designul subțire de 15 mm se bazează pe caracteristicile de ventilație ale canalelor de tip fagure (viteza aerului 0,3 m/s, Re=1200, stare de flux laminar), cu o putere naturală de disipare a căldurii de 5W/㎡·K. Diferența de temperatură internă a dulapului este ≤5℃ (12℃ pentru dulapuri tradiționale din oțel), economisind 80 kWh din consumul anual de energie al ventilatorului (calculat pe baza unei funcționări zilnice de 8 ore și a puterii ventilatorului de 40 W);
• Stații de stocare a energiei la scară largă (100MWh+): Panoul de 25 mm grosime este adăugat cu a 15% Strat de armare din sticla E. Modificarea interfeței (agent de cuplare silan KH-550) mărește puterea de legătură a interfeței dintre fibra de sticlă și folia de aluminiu la 10MPa (încercare de forfecare la tracțiune, GB/T. 7124-2021), îmbunătățirea rezistenței la presiunea vântului de la 1,0 kPa la 1,5 kPa (GB/T. 5135.1-2019, test tunelul de vant viteza vantului 30m/s), îndeplinirea condițiilor de taifun în zonele de coastă (100-an perioada de întoarcere taifun viteza vântului 45m/s).

ECO-D. Blocaje tehnice și dezvoltare de ultimă oră

O. Descoperiri de bază ale procesului în fabricarea foliei de aluminiu ultra-subțiri

Gâtul de control al formei plăcii: Laminarea foliei de aluminiu de 0,07 mm este predispusă la “undele centrale” (lungime de unda 500-800mm, înălțimea valului 3-5mm), cu o rată de randament de numai 80% pentru laminoare tradiționale cu patru înalte. Descoperirile sunt realizate prin:

• Aplicarea laminoarelor la rece HC Six-High: Diametru rola de lucru φ120mm, diametru rola de rezervă φ600mm. Control combinat al “îndoirea ruloului pozitiv/negativ + schimbare intermediară de rulare” este adoptat, cu o forță de îndoire a rolei de ±50kN și un interval de deplasare de ±15mm, controlând toleranța formei plăcii în 5I;
• Proces de laminare asincron: O diferență de viteză de 2%-3% între rolele superioare și inferioare introduce o deformare de forfecare γ=0,05-0,08, făcând fluxul metalului mai uniform în timpul rulării. Rata de apariție a undelor centrale scade de la 15% la 3%, iar rata randamentului crește la 92%.

Cheia pentru controlul contaminării cu ulei: Ulei rezidual de rulare pe suprafața foliei de aluminiu (compus în principal din ulei de bază + aditivi esteri ai acizilor grași) reduce puterea de legătură a interfeței miezului de fagure prin 30%. Un proces combinat de “curatare electrolitica – uscare cu aer cald” este adoptat:

• Curățare electrolitică: 5% NaOH + 3% soluție de Na₂CO₃, temperatura 60℃, densitate de curent 2A/dm², timp de electroliză 30s, cu o eficiență de îndepărtare a uleiului de rulare ≥95%;
• Uscare cu aer cald: 120℃ aer cald (viteza vantului 5m/s), timp de uscare 15s. Cantitatea de ulei rezidual este redusă la 2,3 mg/m² (GB/T. 16743-2018 necesită ≤5 mg/m²), iar puterea de legătură a interfeței este menținută stabil la 12MPa (GB/T. 7124-2021).

B. Rute tehnologice de ultimă oră și perspective de industrializare

• Inovație materială: Dezvoltarea folie compozită aluminiu-grafen (adaos de grafen 0.5%) folosind a “frezare cu bile-dispersie compozit cu ultrasunete” proces (viteza de frezare cu bile 300r/min, putere ultrasunete 600W). Gradul de dispersie în plan al grafenului este ≥90%. Observația TEM arată că grafenul formează a “structura de armare asemanatoare retelei” în matricea de aluminiu. Rezistența la tracțiune țintă este de 350MPa (17% mai mare de 3003/H18), cu o alungire la rupere menţinută la 12% (evitând fragilitatea), adaptându-se la cerința de mare densitate energetică a 4680 celule cilindrice mari (300Wh/kg);
• Inovarea proceselor: Dezvoltarea procesului de formare prin presare la cald integrat miez-panou de tip fagure. Un regulator de temperatură a matriței este utilizat pentru a controla temperatura la 180℃, presiune la 1,5 MPa, și timp de menținere la 10 min, realizând direct lipirea metalurgică între miezul de fagure și panou, eliminarea procesului de lipire. Ciclul de producție este scurtat de la 72h la 48h, iar îmbătrânirea acoperirii este evitată (atenuarea puterii se reduce de la 15% la 5% după învechire la 120℃ timp de 1000h);
• Extinderea aplicației: Dezvoltarea acoperirii ceramice compozite Al₂O₃-SiO₂ (grosime 15μm) pentru bateriile cu stare solidă (temperatura de functionare 150℃) folosind un proces de pulverizare cu plasmă (putere de pulverizare 40kW, distanta 150 mm). Densitatea acoperirii este ≥95%, creșterea rezistenței maxime la temperatură la 200℃, menținând în același timp o rezistență la tensiunea de defecțiune de 2000V, adaptarea la progresul de industrializare a bateriilor cu stare solidă de către Toyota și CATL (2025-2027).

ECO-E. Core Q&O: Analiză aprofundată dintr-o perspectivă profesională

Q1: Care este baza pentru optimizarea Pareto a grosimii foliei de aluminiu de 0,07 mm?

O: Pe baza “cost-performanță-proces” Curba de optimizare Pareto (Figura 1), 0.07mm se află la frontiera optimă a curbei:

• Dimensiunea de performanță: Comparativ cu folia de aluminiu de 0,05 mm, rezistenta la tractiune este crescuta cu 15% (280MPa vs 243MPa), iar rezistenţa la forfecare este crescută cu 18% (2.1MN/m² față de 1,78MN/m²), îndeplinirea cerinței de presiune de stivuire de 15 kPa a pachetelor de baterii; viata la oboseala (10⁶ cicluri) este crescut cu 25%, evitând “fractură de oboseală cu ciclu scăzut” de folii ultra-subtiri;
• Dimensiunea costului: Comparativ cu folia de aluminiu de 0,09 mm, utilizarea materialului este redusă cu 22% (densitate suprafață 3,8 kg/㎡ vs 4,87 kg/㎡), costul unitar este redus cu 18% (200 RMB/㎡ vs 244 RMB/㎡), iar consumul de energie de rulare este redus cu 12% (120kWh/tonă vs 136 kWh/tonă);
• Dimensiunea procesului: Rata de randament a foliei de aluminiu de 0,05 mm este doar 75% (predispus la ruperea benzii), în timp ce 0,09 mm necesită o forță de rulare mai mare (280kN vs 220 kN), creşterea uzurii echipamentului 20%. În contrast, 0.07mm are o rată de curgere de 92% iar forța sa de rulare se potrivește cu morile de șase HC existente, rezultând cea mai mare fezabilitate de industrializare.

Q2: Performanța la oboseală a panourilor de tip fagure din folie de aluminiu ultra-subțire îndeplinește cerințele de service de 10 ani/200.000 km pentru vehiculele cu energie nouă?

O: Verificare prin teste de oboseală (GB/T. 30767-2014, raportul de tensiuni R=0,1, frecventa 10Hz) spectacole:

• Alimentare Stare cadrul bateriei: Tensiunea maximă σ_max=80MPa (contabilizarea 28.6% a rezistentei la tractiune). După 10⁷ cicluri, rata de retenție a rezistenței este 88% (GB/T. 38031-2020 necesită ≥80%), corespunzând unei autonomii de rulare de 200.000 km (aproximativ 500 cicluri de vibrații pe kilometru);
• Starea dulapului de stocare a energiei: Tensiunea maximă σ_max=50MPa (contabilizarea 17.9% a rezistentei la tractiune). După 10⁸ cicluri, rata de retenție a rezistenței este 92%, corespunzător unui ciclu de service de 15 ani (aproximativ 6,7×10⁶ cicluri de vibrații pe an);
• Micro-mecanism: În timpul oboselii, densitatea de dislocare a matricei de aluminiu crește de la 1×10¹⁴m⁻² la 3×10¹⁴m⁻², dar nu se formează fisuri evidente de oboseală (Observația SEM arată că adâncimea gropiței fracturii este menținută la 8-10μm), confirmând fiabilitatea serviciului pe termen lung.

Q3: Materialul respectă compatibilitatea electromagnetică (EMC) cerințe pentru platformele de înaltă tensiune de 800 V?

O: Verificare prin teste EMC (GB/T. 18655-2018) confirmă conformitatea deplină cu cerințele platformei de 800 V:

• Perturbare radiată: În banda de frecvență 30MHz-1GHz, tensiunea de perturbare este ≤40dBμV (limită 46dBμV), beneficiind de proprietatea de ecranare electromagnetică a foliei de aluminiu (eficacitatea ecranării ≥40dB, GB/T. 17738-2019);
• Perturbare condusă: În banda de frecvență 150kHz-30MHz, curentul perturbator este ≤54dBμA (limită 60dBμA). Stratul de aer și învelișul celulelor de tip fagure formează o “structura de potrivire a impedanței” pentru a reduce interferența condusă;
• Imunitate: Nu apar anomalii la descărcarea electrostatică (ESD) teste (descărcare de contact 8kV, evacuare aer 15kV, GB/T. 17626.2-2018). Datorită rezistenței la suprafață a materialului de 1×10⁸Ω (între conductor și izolator), electricitatea statică poate fi eliberată lent pentru a evita defectarea.

Q4: Care este mecanismul sinergic de disipare a căldurii dintre acest material și sistemele de răcire cu lichid în stațiile de stocare a energiei la scară largă?

O: Prin CFD (Fluent) simulare și verificare a testelor, un sistem sinergic de disipare a căldurii de “convecție naturală celulară – răcire cu lichid convecție forțată” se formează:

• Canale de tip fagure: 8-12mm pasul celulei formează canale de convecție verticale cu o viteză a aerului de 0,3-0,5 m/s și o putere de disipare a căldurii de 5-8 W/㎡·K, reducerea temperaturii de suprafață a celulelor de stocare a energiei de la 55℃ la 48℃;
• Sinergia de răcire cu lichid: Placa de răcire cu lichid este lipită de panoul de tip fagure folosind adeziv termoconductor (conductivitate termica 2W/(m·K)). Panoul de tip fagure acționează ca un “stratul intermediar termoconductor”, creşterea eficienţei transferului de căldură de la celule la placa de răcire cu lichid prin 15% (rezistența termică se reduce de la 0,15 K/W la 0,13 K/W în comparație cu lipirea directă);
• Uniformitatea temperaturii: Disiparea sinergică a căldurii reduce diferența de temperatură internă a dulapului de la 8℃ la 3℃ (GB/T. 36276-2018 necesită ≤5℃), evitând atenuarea capacității celulelor cauzată de hotspot-urile locale (rata de retenție a capacității crește de la 85% la 90% după 1000 cicluri).

Q5: Evaluarea ciclului de viață (LCA) din acest material respectă “carbon dublu” obiective?

O: Analiza LCA în conformitate cu ISO 14040-2006 (de la leagăn la mormânt, unitate funcțională: 1㎡ panou de tip fagure) spectacole:

• Consum de energie: Consumul de energie în etapa de producție este de 280 kWh (inclusiv topirea aluminiului, rulare, și formând), care este 46% mai mică decât cea a cadrelor din oțel (520kWh) şi 67% mai mic decât cel al panourilor de tip fagure din fibră de carbon (850kWh);
• Emisia de carbon: Emisia de CO₂ pe ciclu complet este de 12 kg, care este 57% mai mică decât cea a cadrelor din oțel (28kg) şi 73% mai mic decât cel al panourilor de tip fagure din fibră de carbon (45kg) (producția de fibre de carbon necesită oxidarea acrilonitrilului, rezultând emisii mari de carbon);
• Reciclare: Folia de aluminiu poate fi 100% reciclate prin topire, cu un consum de energie de reciclare de numai 5% de aluminiu primar (GB/T. 27690-2011). S-a terminat reciclarea 10 ani poate reduce emisiile de CO₂ cu 8 kg/㎡, respectarea cerinței privind amprenta de carbon (≤100kg CO₂eq/kWh) din Regulamentul UE privind bateriile noi (2023/1542).
